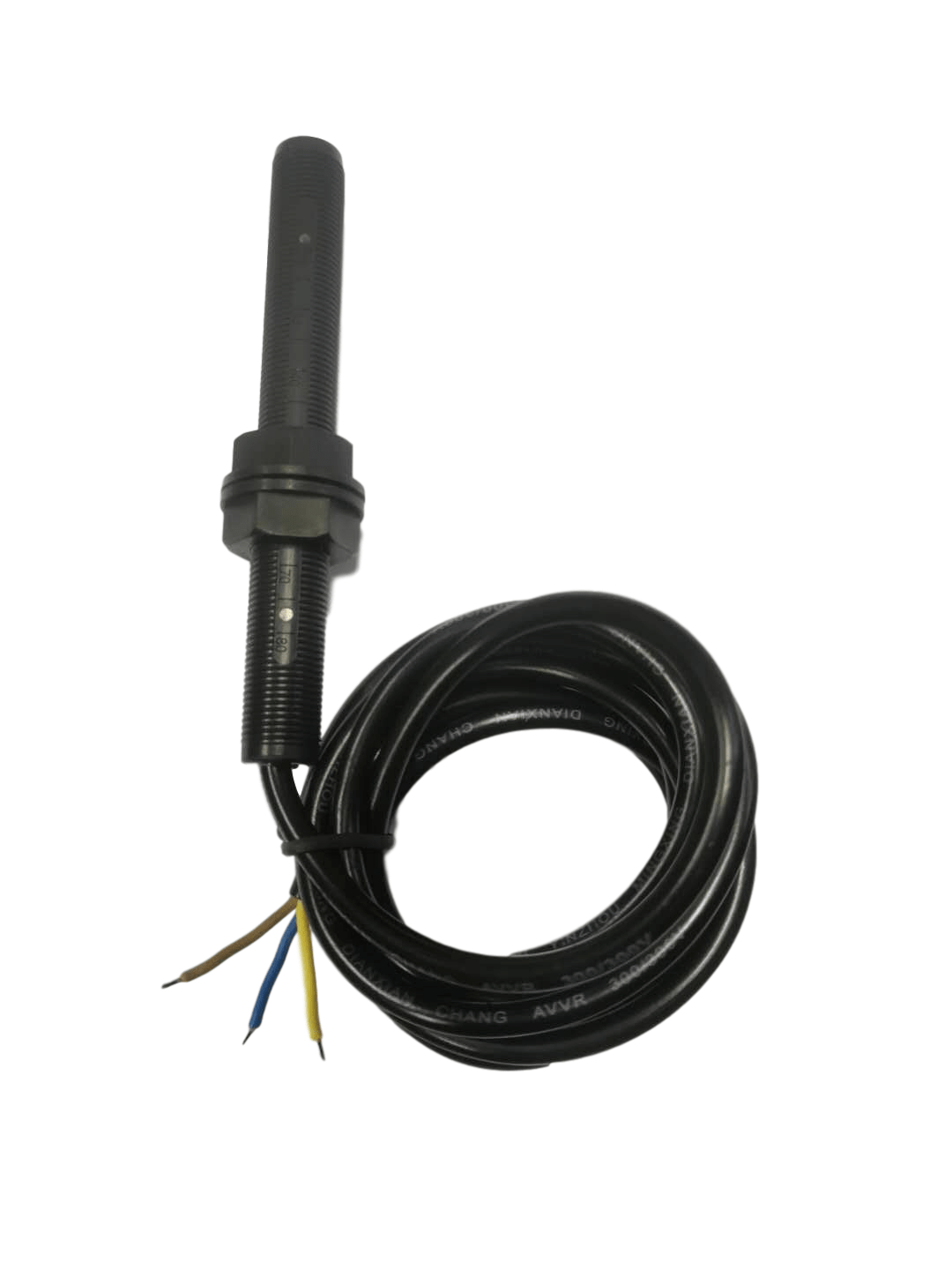

三线电子磁接近开关

一、概述

HMS系列高速电子式磁接近开关采用隧道磁阻传感器，具有高灵敏度、高精度、高响应速度、低功耗等特点，并具有宽工作电压范围、卓越的温度稳定性，主要用于电梯、自动化机械等设备的位置检测定位。

二、技术特点

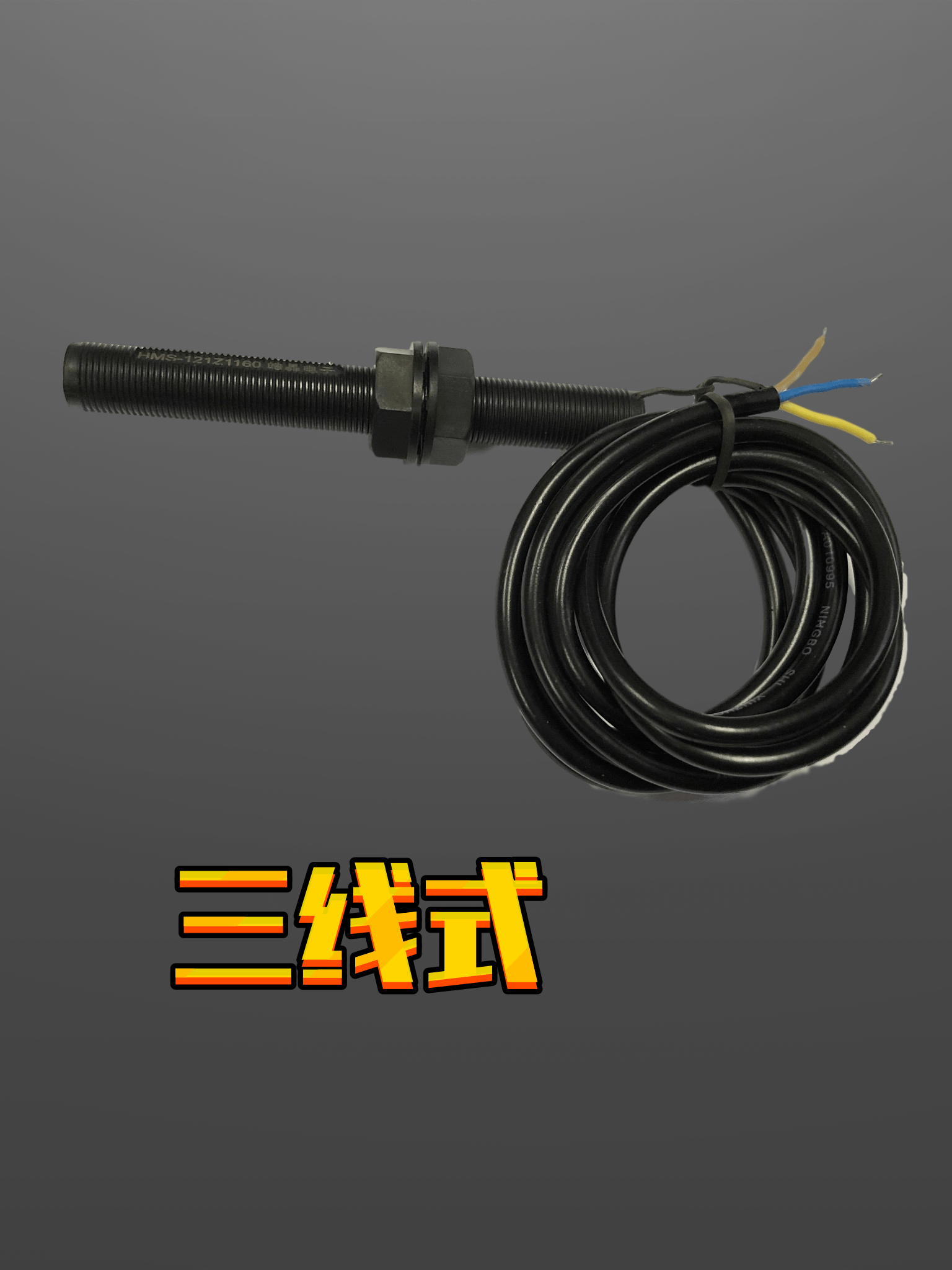

开关为三线式电子开关，无需单独的供电电源，直接串联在信号输入回路工作，在工作电压小于DC30V、电流小于60mA的场合可直接替代传统的干簧管接近开关。

开关内部具有恒流电路，在工作电流超过设计电流时，开关会自动将电流限制在安全电流范围。

开关具有电路设计专利，特别设计的电路可工作于以下三种方式（需要订货时指定）：               1、棕色线和黄色线为常开，棕色线和蓝色线为常闭。

       2、棕色线接DC24V+正极。

       3、黄色线负载电流必须大于7mA，蓝色线输出必须接光耦。

       4、必须完全按照以上接线方法连接才能正常工作。

三、技术指标

四、外形尺寸

五、使用注意

由于此开关的电源供电为端口窃电方式，在开关处于断开状态时开关仍有微小的电流通过（≈24uA），在用于信号电流为mA级的光电隔离输入端口的场合，此电流不会影响控制系统输入端口的正常工作，但此开关不适用供电电压小于DC12V和信号直接输入单片机等微小信号的场合。

本接近开关只能串联在信号输入回路工作，不能直接在开关2端施加电压，否则会造成接近开关损坏。
